Kuglični zglobovi i čahure dvije su od najkritičnijih habajućih komponenti u sustavu ovjesa i upravljanja vozila. Kuglasti zglobovi su sferične zakretne točke koje povezuju glavčinu kotača s upravljačkim polugama ovjesa, omogućujući i rotacijsko i kutno kretanje. čahure su cilindrični gumeni ili poliuretanski rukavci koji ublažavaju i izoliraju kontakt metala s metalom na točkama ovjesa. Obje je potrebna zamjena kada pokažu mjerljivu zračnost, pucketanje ili buku - obično svaki put 70.000 do 150.000 milja ovisno o uvjetima vožnje, kvaliteti materijala i učestalosti održavanja. Igniliiranje nošenog kuglasti zglobovi i čahure je jedan od vodećih uzroka preranog trošenja guma, neuspješnog poravnanja i gubitka kontrole upravljanja.

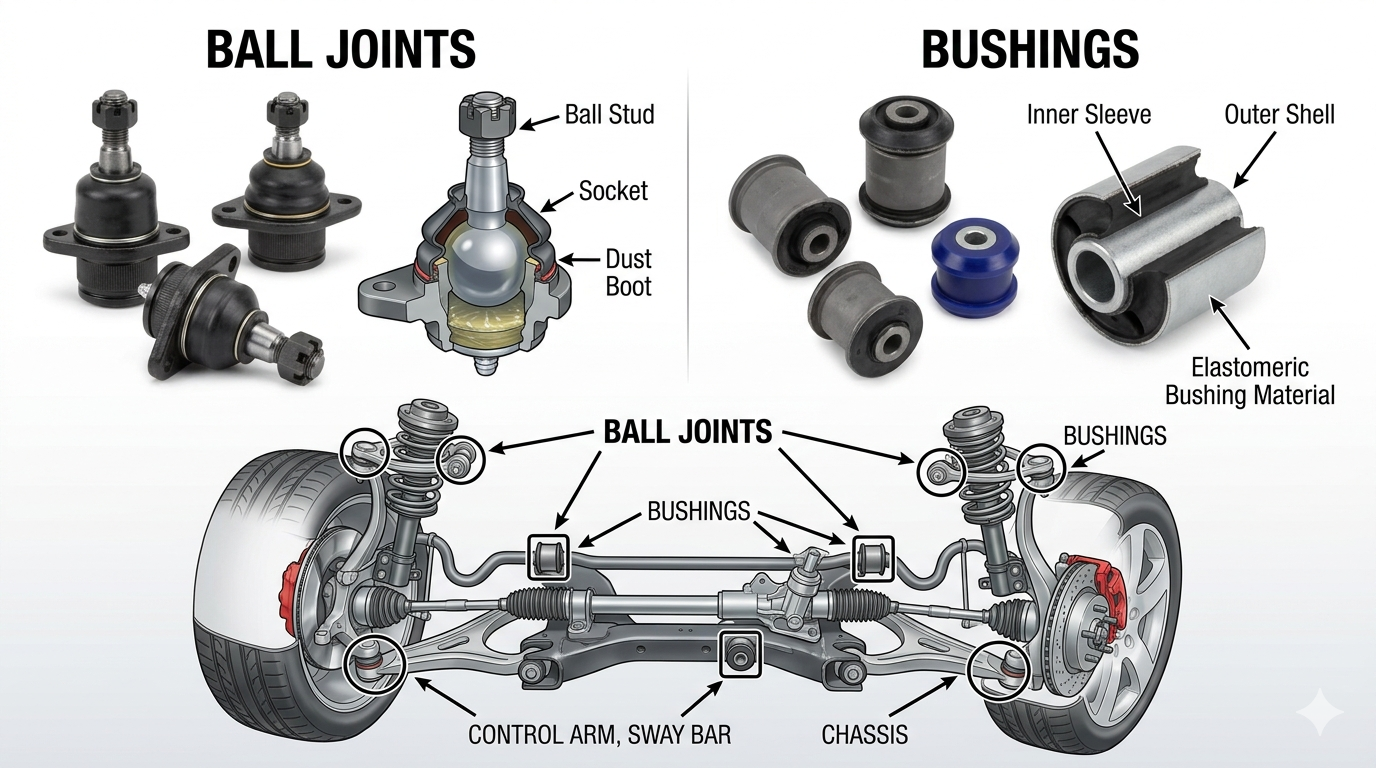

Što su kuglasti zglobovi? Funkcija, dizajn i mjesto

Kuglasti zglob je fleksibilni stožer koji se sastoji od kugličnog svornjaka od kaljenog čelika smještenog unutar podmazanog kućišta utičnice, dizajniranog da nosi i opterećenje i omogući kretanje u više osi istovremeno. Zamislite to kao ljudski zglob kuka - mora izdržati značajnu težinu dok se slobodno okreće u više smjerova bez vezivanja ili gubitka točnosti položaja.

U tipičnom sustavu prednjeg ovjesa svaki prednji kotač ima barem jedan kuglasti zglob — obično i gornji i donji kuglasti zglob u sustavima s dvostrukom osovinom ili jedan donji kuglasti zglob u sustavima MacPherson. Stražnji ovjesi na neovisnim dizajnima s više veza mogu imati dva do četiri kuglasta zgloba po kotaču .

Kuglasti zglobovi imaju dvije različite uloge ovisno o njihovom položaju:

• brsivi kuglasti zglobovi nositi težinu vozila. U postavama MacPherson amortizera, donji kuglasti zglob nosi puno opterećenje ovjesa i troši se brže od zglobova u sustavima s dvostrukim poprečnim ramenima gdje je opterećenje raspoređeno na dva zgloba.
• Prateći kuglasti zglobovi voditi kretanje, ali nositi minimalno okomito opterećenje. Oni obično traju dulje, ali ipak zahtijevaju pregled jer njihov kvar utječe na geometriju upravljanja.

Moderni zabrtvljeni kuglasti zglobovi su prethodno podmazani i ne zahtijevaju održavanje. Međutim, stariji dizajni ili dizajni orijentirani na performanse uključuju priključke za podmazivanje (Zerk spojeve) koje treba podmazati svakih 15.000 do 30.000 milja za produljenje vijeka trajanja.

Što su čahure? Funkcija, materijali i vrste

Čahura je cilindrična košuljica — obično izrađena od gume, poliuretana ili u primjenama s kuglastim ležajem od metala — utisnuta u ovjes ili komponentu upravljanja za apsorbiranje udara, smanjenje buke i održavanje geometrije zakretanja. Gdje god se dva metalna dijela ovjesa moraju okretati ili savijati jedan protiv drugoga, između njih se nalazi čahura koja sprječava kontakt metala s metalom.

Čahure se nalaze u cijelom sustavu ovjesa i upravljanja, uključujući:

• Čahure upravljačke ruke — na unutarnjim okretnim točkama gornjeg i donjeg upravljačkog kraka
• Čahure zakretne poluge (stabilizatorske poluge) i čahure za krajnje spone — pričvršćivanje okvira za zaštitu od prevrtanja na podokvir i spojnice
• čahure amortizera — na stražnjoj osovini zatezne/kompresijske šipke
• Čahure potporne ruke — u stražnjim višestrukim ovjesima i ovjesima s polutračnim krakom
• Čahure podokvira — izolacija cijelog podokvira od šasije
• Čahure letve upravljača — montaža letve upravljača na podokvir

Gume u odnosu na poliuretanske čahure: što je bolje?

Gumene čahure su OEM standard jer najučinkovitije apsorbiraju vibracije i buku s ceste , nudeći usklađenu vožnju po cijenu pomalo nejasnog upravljanja na granici. Poliuretanske čahure su tvrđe, dimenzionalno stabilnije i otpornije na ulje, ozon i ekstremne temperature — daju oštriji odziv upravljača i dulji vijek trajanja (često 2–3x duži od gume ) po cijenu povećanog prijenosa NVH (buke, vibracija, grubosti) u kabinu.

Kuglasti zglobovi u odnosu na čahure: glavne razlike na prvi pogled

Opis: Izravna usporedba kuglastih zglobova i čahura kroz osam ključnih atributa uključujući funkciju, materijale, simptome kvara, životni vijek i cijenu zamjene.

Znakovi upozorenja istrošenih kuglastih zglobova i čahura

Najraniji znak upozorenja na neispravne kuglaste zglobove i čahure je nenormalna buka — posebno zveckanje, škripanje ili lupanje iz prednjeg ovjesa prilikom vožnje preko neravnina ili tijekom skretanja malom brzinom. Rano prepoznavanje razlike između kvara kuglastog zgloba i kvara čahure sprječava sigurnosne opasnosti i kaskadna oštećenja guma, poravnanja i komponenti upravljanja.

Znakovi istrošenih kuglastih zglobova

• Zvuk zveckanja ili lupanja s prednjeg ovjesa pri udaru u rupe, ležeće noge ili neravne površine ceste — najpouzdaniji rani pokazatelj
• Lutanje ili nejasno upravljanje — vozilo suptilno zanosi bez upravljanja, što zahtijeva stalne manje korekcije
• Vibracije upravljača pri brzinama na autocesti, osobito između 50–70 mph, uzrokovano labavom geometrijom kotača
• Neravnomjerno ili neravnomjerno trošenje gume — obično na unutarnjem ili vanjskom rubu prednjih guma, što ukazuje da se kut nagiba kotača dinamički mijenja jer se spoj pretjerano pomiče
• Neuspjeh vizualnog pregleda: više od 0,5 mm aksijalne zračnosti or 1,5 mm radijalne zračnosti izmjereno indikatorom na brojčaniku ukazuje na istrošeni kuglasti zglob koji zahtijeva hitnu zamjenu

Znakovi istrošenih čahura

• Škripanje ili škripanje od zakretnih točaka ovjesa tijekom manevara sporog parkiranja ili kada se težina pomiče preko neravnina — sušenje gume je najčešći uzrok
• Kucanje ili zveckanje — obično manje oštro od udarca kuglastog zgloba; više od šupljeg udarca dok metal dodiruje metal kroz pohabanu čahuru
• Smanjena oštrina upravljanja — vozilo djeluje "lebdeće" ili neprecizno u promjenama smjera, jer se geometrija kontrolne ruke pomiče pod opterećenjem
• Vidljivo pucanje ili poderotina materijala gumene čahure, vidljivog na okretnim točkama unutarnjeg upravljačkog kraka tijekom vizualnog pregleda podvozja
• Spuštanje kočnice ili pretjerano naginjanje tijela — istrošene čahure poluge i krajnje spone dopuštaju veće naginjanje karoserije nego što je zamišljeno da dopušta stabilizator

Kako pregledati kuglaste zglobove i čahure: vodič korak po korak

Pravilan pregled kuglastog zgloba i čahure zahtijeva da vozilo bude sigurno podignuto tako da ovjes slobodno visi — ovu provjeru nikada ne izvodite dok je vozilo na kotačima, jer opterećenje maskira spojnu zračnost.

Inspekcija kugličnog zgloba

1. Podignite i poduprite vozilo na dizalici stoji ispod okvira (ne kontrolne poluge) tako da ovjes pada do kraja.
2. Uhvatite gornji i donji dio gume (položaji 12 sati i 6 sati) i čvrsto ga zaljuljajte unutra i van. Svaki zamjetan pokret ukazuje na istrošenost kuglastog zgloba — za nosive zglobove, Zazor od 0 mm je prihvatljiva granica na većini OEM specifikacija.
3. Uhvatite gumu na položajima 9 i 3 sata i zaljuljajte ga bočno. Bočna zračnost u ovom položaju ukazuje na istrošenost ležajeva kotača, a ne kugličnih zglobova.
4. Koristite indikator s brojčanikom za precizno mjerenje: pričvrstite na upravljačku ručicu i postavite sondu na klin kuglastog zgloba. Svako čitanje iznad 0,5 mm aksijalno ili 1,5 mm radijalno obično zahtijeva zamjenu.
5. Pregledajte prtljažnik za prašinu vizualno — poderana čizma ili čizma koja nedostaje omogućuje kontaminaciju i brzo ubrzava unutarnje trošenje. Sama poderana čizma je osnova za zamjenu u većini standarda profesionalne inspekcije.

Pregled čahure

1. Uz podignuto vozilo , upotrijebite jaku baterijsku svjetiljku i zrcalo kako biste vizualno pregledali sve dostupne kontrolne ruke, polugu za njihanje i čahure stražnjih ruku na pukotine, poderotine ili istiskivanje (guma koja izlazi iz kućišta).
2. Koristite motku nježno nanesite na upravljačku ručicu blizu svake lokacije čahure. Kretanje veće od 3–4 mm u bilo kojem smjeru ukazuje na kvar čahure.
3. Provjerite kontaminaciju uljem — masna, natečena ili promijenjena guma ukazuje na to da je čahura upila naftne proizvode (često u blizini motora ili mjenjača), dramatično ubrzavajući propadanje.

Gume u odnosu na poliuretanske čahure: detaljna usporedba

Opis: Usporedba OEM gumenih čahura u odnosu na poliuretanske čahure prema devet kriterija izvedbe, izdržljivosti i primjene za pomoć u odabiru pravog materijala čahura za vaše vozilo.

Zamjena kuglastog zgloba i čahure: cijena, rad i što očekivati

Zamjena kuglastih zglobova i čahura zajedno tijekom jednog posjeta servisu ovjesa značajno štedi troškove rada , budući da obje komponente zahtijevaju uklanjanje kotača, rastavljanje ovjesa i poravnanje nakon popravka — posao koji se gotovo u potpunosti preklapa.

Tipični troškovi zamjene

• Zamjena kuglastog zgloba (jedan kut): Dijelovi i rad od 150 do 350 USD za većinu osobnih automobila. Kamioni i terenska vozila s utisnutim kuglastim zglobovima na teškim upravljačkim polugama kreću se od 300–600 dolara po uglu .
• Zamjena čahure upravljačkog ramena: 80–200 USD po upravljačkoj ruci ako se čahure mijenjaju zasebno. Istiskivanje i utiskivanje novih čahura zahtijeva hidrauličku prešu — većina trgovina mijenja cijeli sklop upravljačke ruke kada se cijena zamjene čahure približi cijeni sklopljene ruke, što je uobičajeno na mnogim modernim vozilima.
• Kompletna zamjena upravljačke ruke (čahure kuglastog zgloba ruke kao sklop): 200–500 USD po uglu za većinu vozila — često najekonomičniji način kada se i kuglasti zglobovi i čahure istovremeno troše.
• Poravnanje četiri kotača nakon rada na ovjesu: dodati 80–150 dolara — obvezno nakon svake zamjene kuglastog zgloba ili čahure upravljačkog ramena.

Trebate li zamijeniti kuglaste zglobove i čahure u paru?

Da — zamjena obje strane istovremeno je standardna profesionalna preporuka kada kilometraža prelazi 80.000 milja ili kada je vozilo starije od 8 godina. Komponente se troše sličnim stopama zbog odgovarajuće kilometraže i izloženosti okolišu. Zamjena samo pokvarene strane ostavlja suprotnu stranu vjerojatnom zatajenjem unutar 12-18 mjeseci, što zahtijeva ponavljanje istog troška rada.

Čimbenici koji ubrzavaju trošenje kuglastog zgloba i čahure

Uvjeti vožnje i opterećenje vozila imaju veći utjecaj na životni vijek kuglastog zgloba i čahure nego sama kilometraža — vozilo pređeno 80.000 milja po lošim ruralnim cestama može imati lošiju istrošenost ovjesa nego ono sa 100.000 milja autocestom.

• Grube ili neasfaltirane ceste: Udarci u rupe uzrokuju udarna opterećenja 3–5× veća od normalnih cestovnih opterećenja na kuglaste zglobove. Jedan jaki udar u rupu može deformirati kuglasto ležište ili napuknuti dotrajalu gumenu čahuru.
• Teški tereti ili vuča: Opterećenje vozila iznad njegove nazivne GVWR proporcionalno povećava opterećenja kuglastog zgloba. Vuča pri maksimalnom nazivnom kapacitetu kontinuirano smanjuje vijek trajanja kuglastog zgloba za procijenjeni iznos 20-35% u usporedbi s neopterećenom upotrebom.
• Podignuti ovjesi: Kompleti za podizanje ovjesa povećavaju radne kutove CV osovine i kuglastog zgloba izvan njihovog projektiranog raspona, dramatično ubrzavajući trošenje — često smanjujući vijek trajanja kuglastog zgloba na 30.000–50.000 milja u teško podignutim kamionima.
• Zanemareno poravnanje: Neusklađenost stvara neravnomjerno bočno opterećenje na kuglastim zglobovima i abnormalno savijanje na čahurama. Vozilo sa samo 0,5° viška nagiba može ubrzati trošenje unutarnjeg kuglastog zgloba do 40%.
• Poderane čizme za prašinu: Nakon što se zaštitna čizma na kuglastom zglobu ili čahuri pokida, prljavština, pijesak i voda ulaze odmah. Onečišćena mast u utičnici kuglastog zgloba haba oblogu utičnice, smanjujući preostali vijek trajanja s godina na mjeseca .
• Okolina soli i korozije: Sol za ceste u zimskim klimatskim uvjetima prodire između kućišta kuglastog zgloba i upravljačkih krakova, zahvaća komponente i ubrzava vanjsku koroziju koja na kraju ugrožava samo kućište zgloba.

Posljedica ignoriranja pokvarenih kuglastih zglobova: sigurnosna perspektiva

Potpuno neispravan kuglasti zglob — onaj gdje se klin odvaja od utičnice — uzrokuje trenutačni i potpuni gubitak kontrole nad upravljačem i kotačem , što Nacionalna uprava za sigurnost prometa na cestama (NHTSA) klasificira kao katastrofalni sigurnosni propust. Kada se donji kuglasti zglob odvoji, kotač se sruši prema unutra (neuspjeh s negativnim nagibom), vreteno padne, a vozilo nema ovlasti za upravljanje ili kočenje u tom zavoju.

Podaci NHTSA to pokazuju kvarovi komponenti ovjesa — uključujući kuglaste zglobove — računati otprilike Godišnje se dogodi 5000 sudara motornih vozila u Sjedinjenim Državama. Za razliku od kvara čahure, koji postupno smanjuje performanse, kvar kuglastog zgloba može biti iznenadan i bez daljnjeg upozorenja nakon početne faze lupkanja.

Praktična sigurnosna pravila: svaka mjerljiva zračnost u nosivom kuglastom zglobu razlog je za trenutnu zamjenu . Ne postoji prihvatljivi prag "nadzirati i voziti" za istrošene nosive kuglaste zglobove.

Često postavljana pitanja o kuglastim zglobovima i čahurama

Zaključak: Davanje prioriteta zdravlju kuglastog zgloba i čahure se ne može pregovarati

Kuglični zglobovi i čahure work as a system — kada se bilo koji pogorša, drugi je prisiljen to kompenzirati, ubrzavajući trošenje cijelog ovjesa. Tretiranje njih kao zasebnih, neovisnih proizvoda dovodi do nepotpunih popravaka, ponavljanja poravnanja i kontinuiranog trošenja guma.

Praktični zaključak: pregledajte kuglasti zglobovi i čahure pri svakoj rotaciji gume (svakih 5.000–7.500 milja), zamijenite istrošene komponente u parovima osovina, uvijek pratite rad ovjesa s poravnanjem četiri kotača i odaberite kvalitetu komponenti koja odgovara slučaju uporabe vašeg vozila — OEM guma za svakodnevne vozače orijentirane na udobnost, poliuretan za performanse ili aplikacije u teškim uvjetima.

Potpuno osvježenje prednjeg ovjesa — uključujući oboje kuglasti zglobovi i čahure — obično košta 600–1200 USD za većinu osobnih vozila i predstavlja jedno od najučinkovitijih dostupnih ulaganja u održavanje za vraćanje sigurnosti i vozne dinamike na bilo kojem vozilu preko 80 000 milja.
